介紹

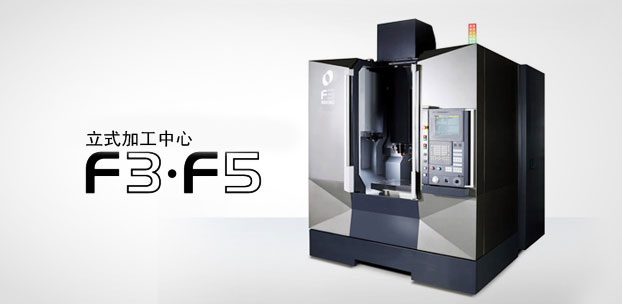

F系列正是針對中高端模具市場而研發的，可為您的模具加工提供極具競爭力的解決方案。F系列的目標模具行業為精密塑膠模、壓鑄模和鍛造模。應用類型包括型芯、型腔、電極制作和精密3D加工。
F系列維持高剛性的機械結構更適合精密模具加工。與之前的設計相比，F(xiàn)系列的機械結構能提供雙倍的剛性。
更大的立柱與床身接觸面積提供了更高效的切削力傳遞。X軸和Y軸的運動系統支撐中沒有任何懸臂結構，可維持均勻的工作負載。
F系列機械結構是對稱式設計能獲得更好的熱穩定性。工作臺安裝在Y軸上，更加強了結構的對稱性。

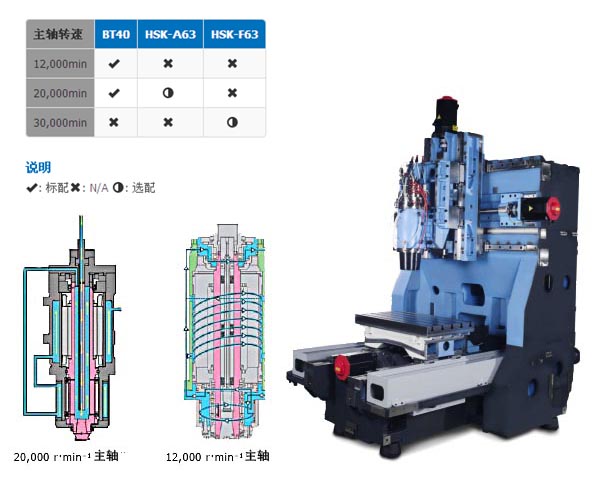

主軸設計與結構
高速加工的關鍵是主軸，它是加工中心最重要的構成部件。牧野獨特的主軸技術經過多年證明，其準確性和可靠性在高速加工應用領域聞名遐邇。
12,000轉主軸以前端四個角接觸混合軸承為支撐，提供了主軸強大的剛性和卓越的重切削能力。配以夾套冷卻，主軸的熱伸長通過一個2600kcal/h的散熱器可得到很好的控制，散熱器的流速為25L/min，可帶走主軸軸承上的熱量。
運動控制

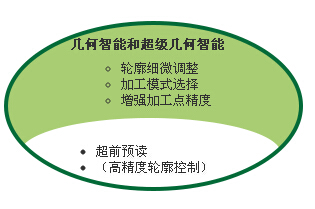

為確保最好的結果，需要有良好的控制器和軟件。F3和F5使用帶GI.4的牧野專家5控制器結合超級幾何智能控制（SGI.4）軟件作為標面己，即使在高速加工中，也能對其精條運動進行控制。此控制技術， 專門針對高速、小公差復雜3維模型中微小程序段的加工。
CNC控制專家5
采用窗口式顯示屏和觸摸面板，提升了操作的便捷性。
“數據中心功能”進行集中管理各種數據，可作為標配提供。提高網絡功能可使文件傳輸和編輯就像在個人電腦上一樣操作。

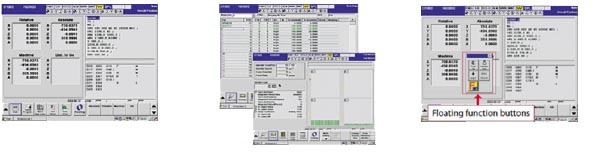

便捷型主菜單屏幕和數控程序桌面屏幕 各種型號刀具的集中管理 觸摸屏按鍵
|
